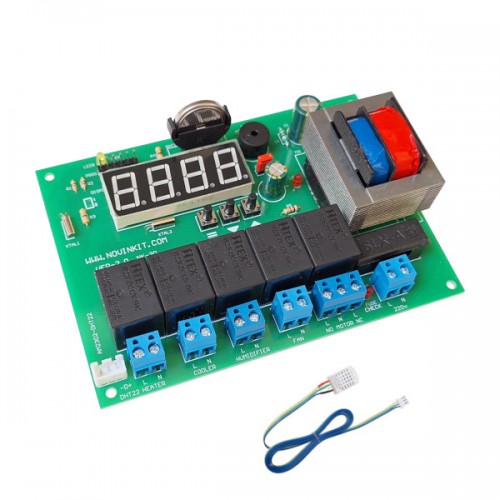

برد کنترلر جوجه کشی مدل PT5500 بدون باکس
Control system Model PT5500
برد کنترلر جوجه کشی مدل PT5500 بدون باکس با قابلیت میزان کردن دما ، رطوبت ، چرخش ، فن اضطراری توسط سنسور AM2302 که به همراه دارد مقادیر دما و رطوبت را کنترل می کند.
گارانتی
اندازه سیم سنسور
مشخصات کلی
این دستگاه جدیدترین و کاملترین (نسخه 2.0) کنترلر دما، رطوبت و تایمر است که برای ساخت ماشین جوجه کشی، گلخانه، سالن پرنده، پرورش قارچ، میلورم، اتوماسیون صنعتی
و... بکار میرود. در این دستگاه از سنسور قدرتمند و اورجینال AM2302 استفاده شده است. این سنسور دیجیتال دقت و پایداری قابل قبولی داشته و میتوان آن را با سه رشته سیم
تا بیشتر از 20 متر دورتر از برد قرار داد. (سیم پیشفرض سنسور 1 متر می باشد که می توانید هنگام سفارش اندازه دلخواه را سفارش دهید).
ویژگی دیگر این برد ماژول تغذیه 220 روی برد است. با استفاده از ماژول 220 به 12 دیگر نیازی به آداپتور مجزا نیست.
این برد از 5 رله با کیفیت بالا و جنس کنتاکت اکسید نقره (AgSnO2) استفاده میکند که 10 آمپری بوده و خروجی همگی 220 ولت است و این طراحی سبب سیمکشی راحتتر
کاربر میشود. خروجی رله ها به این صورت است:
◼رله 1 (HEATER) برای روشن/خاموش کردن هیتر یا گرم کننده که به المنت یا لامپ متصل میشود.
◼رله 2 (COOLER) برای روشن/خاموش کردن کولر (فن اضطراری دما)
◼رله 3 (HUMIDIFIER) برای روشن/خاموش کردن بخار ساز یا شیر برقی مه پاش
◼رله 4 (FAN) برای روشن/خاموش کردن فن اضطراری رطوبت با پنجره برقی (به منظور کاهش رطوبت)
◼رله 5 (MOTOR) برای کنترل موتور دستگاه جوجه کشی (تایمر تکرارشونده 1 ثانیه تا 100 ساعت) ، روشن و خاموش یا چپ گرد و راستگرد. با/بدون میکرو سوئیچ- تایمر ساعتی
(کنترل روشنایی)
در این برد رله شماره 5 دوکاربرد مجزا دارد، تایمر تکرارشوند یا ساعتی. از طریق تنظیمات میتوان مد تایمر را انتخاب کرد، تایمر تکرار شونده بدون توجه به زمان کنونی فقط در یک
دوره تنظیم شده رله را روشن و خاموش می کند مثلا 120 دقیقه خاموش و 10 ثانیه روشن. اما تایمر ساعتی از آیسی ساعت DS1307 که توسط باتری پشتیبان CR2032 تغذیه
میشود فرمان میگیرد و یک ساعت دیجیتال دقیق است که میتواند رله شماره 5 را در ساعت مشخصی مثلا 21:00 روشن و در ساعت مشخص دیگ مثلا 06:00 خاموش کند. از این
مد برای روشنایی (در صورت استفاده از برد برای گلخانه یا سالن پرنده) استفاده می شود. آی سی ساعت در حالت عادی از برق شهر تغذیه میشود و در صورت قطع برق به طور
خودکار از باتری تغذیه میکند تا ساعت سیستم به کار خود ادامه دهد.
سایر ویژگیهای این برد به شرح زیر است:
◼این برد از یک فیوز در ورودی برق 220 استفاده میکند و در صورت سوختن فیوز چراغ FUSE CHECK در کنار ترمینال ورودی برق روشن میشود.
◼این کنترلر دارای روزشمار است و تعداد روز و ساعت روشن بودن را نشان میدهد و با قطع برق هم عدد مذکور پاک نمیشود
◼دما و رطوبت به صورت یک در میان روی نمایشگر نشان داده میشود.
◼امکان گردش دستی راک
◼تنظیم مینیمم و ماکسیمم برای تمام رلهها
◼دارای آلارم هشدار دهنده در صورت کمتر یا زیاد شدن دما یا رطوبت از مقادیر تعیین شده
◼امکان کالیبراسیون دما و رطوبت
توجه توجه !!!!! لطفا با گارانتی یا بدون گارانتی را در قسمت قیمت مشخص کنید .
مشخصات فنی
مشخصات کلی
-
مدل کنترلرPT5500
-
کشور سازندهایران
-
ولتاژ ورودی220V
-
ابعاد93×40×130 mm
-
نوع نمایشگرSEGMENT
-
دقت سنجش دما0.01
-
دقت سنجش رطوبت%1
-
حداکثر جریان رله5A
-
نوع سنسورAM2302
